3015 파이버 레이저 커팅 머신

1000W-12000W 파이버 레이저가 장착 된 플랫 베드 파이버 레이저 절단 기계, 0-25mm 두께의 탄소강 플레이트, 0-20mm 두께의 스테인레스 스틸 플레이트, 알루미늄 플레이트, 0-12mm 두께의 구리판, 표준 작업 영역은 1500*3000mm입니다. 업그레이드 할 수 있습니다. 1500*4500mm, 2000W 이상의 전력을위한 에어컨이 내장 된 독립 캐비닛이며 측면 회전 장치와 함께 설치하여 듀얼 사용 광섬유 레이저 커팅 머신으로 업그레이드 할 수 있습니다.
  • 25000-30000 $
가용성 상태:

평평한 침대 섬유 레이저 설명 :

평평한 침대 파이버 레이저는 섬유 레이저 컷터 사이의 이상적인 엔트리 레벨 레이저 커터입니다. 이 파이버 레이저 커팅 머신에는 높은 구매 비용이나 교육 비용이 필요하지 않습니다.

평판 절단기

파이버 레이저 커터 매개 변수 :


모델   IGR-FT   3015
작업 영역/ 튜브 길이 3000*1500mm/ 6000mm
X 축 스트로크 1500mm
Y 축 스트로크 3000mm
Z 축 스트로크   300mm
튜브 직경 20-220mm
정확성 x, y 축 위치   정확성 0.05mm
x, y 축 재배치   정확성 0.03mm
속도 W 축 회전 각도 n*360
W 축 최대. ratate 속도 80rpm
X, Y 축 최대. 달리기   속도   150m/분
U 축 최대. 포지셔닝 속도 800mm/s
X, Y 축 최대. 가속   속도 1.5g
전원 공급 장치 단계 3
공칭 전압 380V
빈도 50/60Hz
보호 등급 IP65
기계 바디 맥스. 작업 하중 1000kg
체중   2600kg
크기 (l*w*h)   8060*3000*1965mm
레이저   힘 500W/ 750W/   1000W/ 1500W/ 2000W/ 3000W/ 4000W/ 5000W/ 6000W/ 8000W/ 10000W/ 12000W
작업대   선택 과목 4000*1500mm/   4000*2000mm/ 6000*2000mm/ 6000*2500mm
튜브   길이 선택 사항 3000mm/   9000mm



플랫 베드 파이버 레이저 커팅 머신 장점 :


자동 윤활 시스템

자동 윤활 시스템은 비정상적인 경보 및 액체 레벨 경보 기능으로 플랫 베드 레이저 커터의 고속 작동을 보장하기 위해 장비의 고정 된 양의 윤활유를 제공합니다. 시스템은 절단 정확도를 크게 향상시키고 전송 메커니즘의 서비스 수명을 효과적으로 확장합니다.


지능형 경보 시스템

지능형 여행 보호, 작동 범위의 자동 모니터링, 국제 공작 기계 표준 제한 스프링 설치, 레이저 커팅 헤드는 내장 된 커패시터 높이 조정 기능, 충돌 정지, 장비 안전 보호, 사고 발생률 감소 절단 효율을 향상시킵니다.


보안 시스템

자동 경보 기능 장비의 비정상적인 작업 상태에 대한 자동 경보 기능 및 제어 센터를 통해 운영 인터페이스로 밀어 넣고, 플랫 베드 레이저 절단 기계 비정상적인 문제 해결 효율성을 향상시키고, 잠재적 안전 위험을 줄이고, 유지 보수 비용을 줄입니다.



플랫 베드 파이버 레이저 커터 구성 :

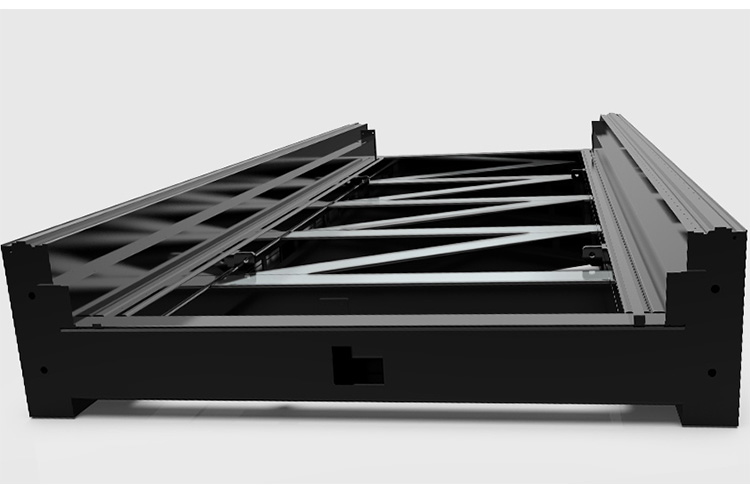

중단 용접 침대

중단 용접 침대

사각형 튜브 용접 베드는 직경이 200*200mm 인 두꺼운 직사각형 튜브로 용접됩니다. 침대 무게는 1T에 도달 할 수 있습니다. 침대 몸체는 큰 갠트리에 의해 어닐링되고 밀링되어 모든 설치 기본 구멍을 한 번에 정확하게 뚫습니다.
더 높은 인장 강도 및 치수 안정성. 침대의 정확도를 효과적으로 개선하고 공작물의 처리 오류를 줄입니다. 가이드 레일의 저항과 안정성을 높이십시오.
장비가 사용될 때 장비 손실을 줄입니다. 저렴한 레이저 커터의 정밀도를 오랫동안 유지하고 20 년 동안 변형되지 않습니다. 저렴한 레이저 커터는 안정성이 우수하며 침대 진동으로 인한 처리 오류를 줄입니다.

기타 공급 업체 : 플레이트 용접 침대, 전반적인 안정성 저하 및 낮은 정확도.

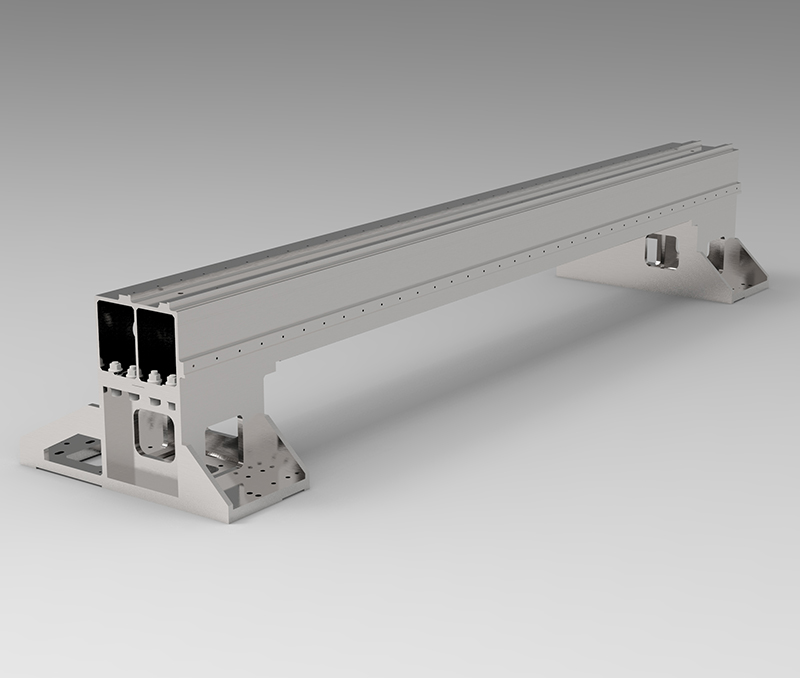

항공 우주 알루미늄 압출 빔

항공 우주 알루미늄 압출 빔

★ 높은 정밀도. 수동 노화, 솔루션 처리 및 마감 후 빔은 무결성, 강성, 강인성 및 연성이 우수합니다.

★ 빠른 속도. 알루미늄 합금은 가벼운 중량과 강성의 특징을 가지며, 이는 가공 중에 고속 이동에 도움이되며, 높은 유연성은 높은 정밀도를 기준으로 다양한 그래픽의 고속 절단에 도움이됩니다.
★ 고효율. 가벼운 무게 빔은 플랫 베드 레이저 커팅 머신의 빠른 작동을 보장하고 처리 효율을 향상 시키며 동시에 처리 품질을 보장 ​​할 수 있습니다.



레이저 절단 기계의 고속 작동뿐만 아니라 레이저 절단 처리의 정확성과 효율성도 보장 될 수 있습니다.
저렴한 레이저 커터의 서비스 수명과 정확성을 효과적으로 개선하고 시간 비용을 줄이고 시간 손실을 줄입니다. 그리고 같은 시간 제한을 사용한 후, 알루미늄 빔은 절단 정확도를 가장 많이 보장 할 수 있으며 동시에 고속 이동 중에 레이저 헤드의 운동 에너지를 완화시킬 수 있습니다.

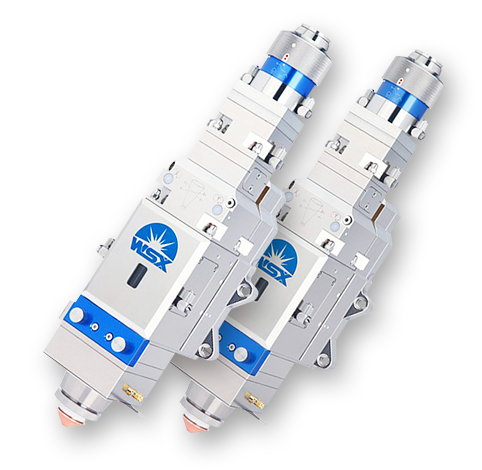

자동 초점 레이저 절단 헤드

자동 초점 레이저 절단 헤드

레이저 헤드에는 내장 모터 드라이브 장치가 있으며 포커싱 렌즈는 선형 메커니즘으로 구동되어 20mm 이내에 위치를 자동으로 변경합니다. 사용자는 프로그램을 통해 지속적인 초점을 설정하여 두꺼운 플레이트의 빠른 천공과 다른 두께 및 재료의 플레이트의 자동 절단을 완료 할 수 있습니다. D28이 장착 된 복합 렌즈 그룹은 광선을 통합하고 광학 및 수냉식 설계를 최적화하여 레이저 헤드가 오랫동안 안정적으로 작동 할 수 있도록합니다.


☑ 절단 효과를 향상시키기 위해 최적화 된 광학 구성 및 부드럽고 효율적인 공기 흐름 설계;
Auto 초점 범위 +10 ~ -10mm, 조정 정확도 0.01mm, 조정 속도 100mmms;
collimation Collimation Protection Lens 먼지 보호 설계, 내부 광학 부품을 효과적으로 보호합니다.
protection 렌즈의 수명을 높이기 위해 보호 렌즈와 노즐 사이의 거리를 연장합니다.
∎ 서랍 형 렌즈 홀더가 보호 렌즈를 빠르고 단순하게 만들기 위해 채택되었습니다.
☑ QBH 커넥터는 제한되지 않으며 QBH 커넥터가있는 다양한 레이저가 장착 될 수 있습니다.


자동 초점은 초점 시간을 절약하고 업무 효율성을 10 배 향상시킵니다.
절단 헤드의 구조 설계를 최적화하여 서비스 수명을 연장하여 서비스 수명을 연장합니다.

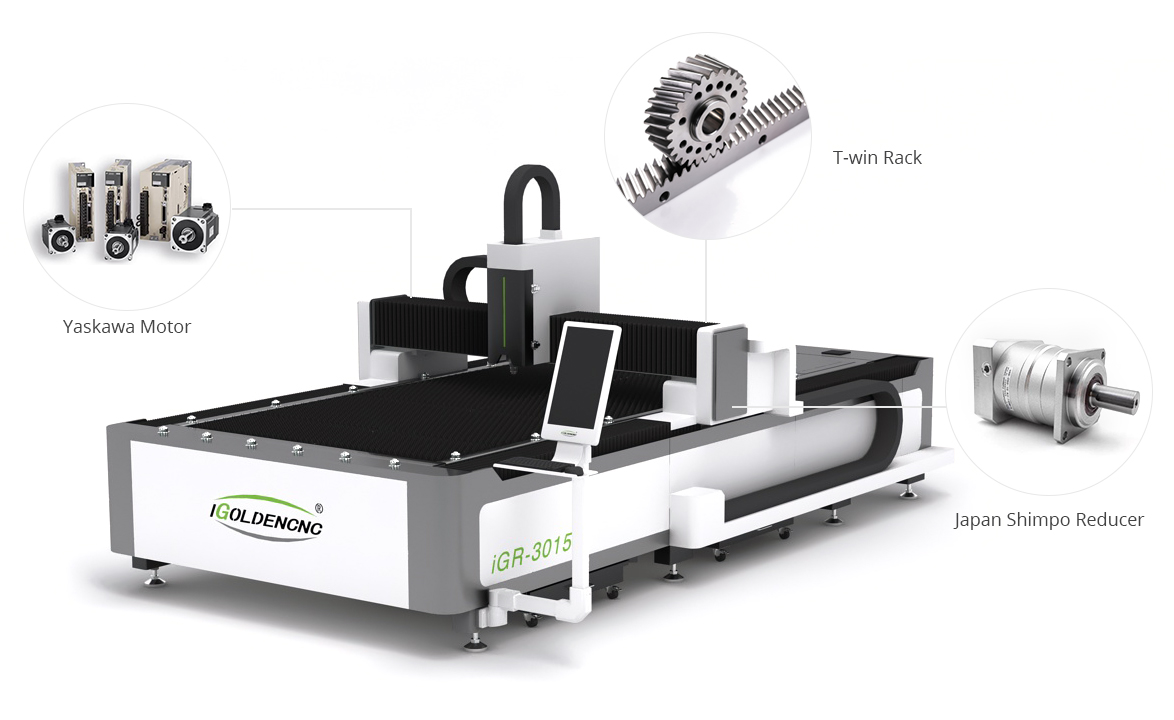

고정밀 전송 시스템

금속 용 광섬유 절단 기계

대만 T-WIN 더블 드라이브 랙 가이드, 일본 파나소닉 드라이브 모터, 일본 Shimpo Reducer
저렴한 레이저 커터의 위치 정확도는 0.02mm이며 반복되는 위치 정확도는 0.02mm입니다.

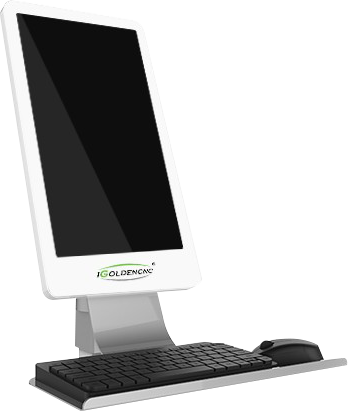

수직 LCD 디스플레이 화면 디자인

수직 LCD 디스플레이 화면 디자인

21.5‘수직 스크린 디스플레이는 기존의 수평 화면 디스플레이와 다릅니다. 응답 속도는 8ms에 도달하고 해상도는 1080p에 도달하며 화면 비율은 16 : 9로 최적화되고 전력 소비는 낮으며 제어 소프트웨어 인터페이스 및 사람 브라우징 습관이 더 잘 적응됩니다. 또한 밝기 수준이 높고 반사율이 낮고 튼튼한 유리 패널은 튼튼하고 내구성이 있습니다.



지능형 오픈 루프 제어 시스템

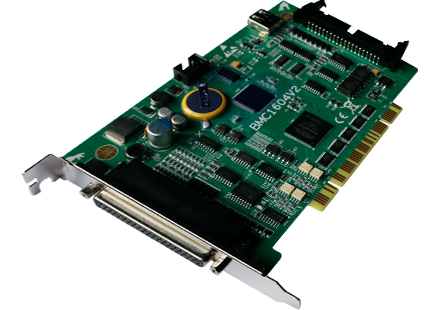

cypcut-board-system

CYPCUT 레이저 커팅 시스템은 판금 처리 산업을 위해 특별히 시작된 완전한 기능 오픈 루프 제어 시스템입니다.
AI, DXF, PLT, Gerber, LXD 및 기타 그래픽 데이터 형식을 지원하고 국제 표준 G 코드를 수락합니다.
∎ 외부 파일을 열고 가져 오면 최적화가 자동으로 수행됩니다.
✪ 유연하고 다양한 자동 레이아웃 및 수동 레이아웃 시퀀스 기능 기능을 사용할 수 있습니다.
✪ 강력한 재료 라이브러리 기능을 통해 동일한 재료가 다시 사용될 수 있도록 모든 프로세스 매개 변수를 저장할 수 있습니다.
breakpoint 메모리 처리 및 포인트 기능을 포지셔닝합니다.
✪ 고정 높이 절단, 오프 보드 팔로우 및 다중 모서리 찾기 방법.
✪ 무선 핸드 헬드 박스 및 이더넷을 통해 시스템의 원격 제어를 지원합니다.
flight 비행 절단 경로를 설정하려면 한 번의 클릭.
∎ 설치가 쉽고 디버그하기 쉽고 성능이 우수하며 계획이 완료됩니다. 현재 시장 점유율이 가장 높은 파이버 레이저 절단 제어 시스템입니다.



선택 과목

측면 회전 축

측면 장착 회전식 축

표준 길이는 3000mm/ 6000mm/ 9000m 사이드 회전 축 장치로 사각형 튜브, 둥근 튜브, 타원형 튜브, 직사각형 튜브, 불규칙한 튜브 및 기타 금속 튜브를 처리 할 수 ​​있습니다.


★ 클램프 설계 : 전기 클램프 설계는 양쪽에 사용되며 중앙을 자동으로 조정할 수 있습니다. 대각선의 조정 가능한 범위는 20-220mm입니다.
★ 자동 지원 설치 : 지능형 튜브 브래킷 설계를 채택하여 긴 튜브의 절단 과정에서 변형 문제를 해결할 수 있습니다.


금속판과 금속 파이프, 하나의 저렴한 레이저 커터를 처리 할 수 ​​있습니다.  두 가지 목적으로 공간과 비용을 절약하고 생산 효율성을 향상시킵니다.



선택 과목

플로어 스탠딩 독립 제어 캐비닛

플로어 스탠딩 독립 제어 캐비닛

먼지 방진 모든 전기 부품 및 레이저 소스는 별도의 제어 캐비닛에 내장되어 있으며 전기 부품의 수명을 연장하기위한 방진 설계가 있습니다. 자동 온도 조절 장치 제어 캐비닛에는 자동 일정 온도를 달성하기 위해 에어컨이 장착되어 있습니다. 이렇게하면 여름 온도가 구성 요소의 과도한 손상을 방지 할 수 있습니다.


proppory 전기 장치 어셈블리, 강력한 전기 분리 및 약한 전기 분리.

☑ 더 간단한 방진, 방지 방지 간섭, 좋은 열 소산, 유지하기 쉬운.

whip 회로 결함과 유지 보수를 더 편리하고 쉽게 감지합니다.

machine 기계 장비와 더 안전하고 무관하게 장비 작동 간섭을 줄입니다.



플랫 베드 레이저 커팅 머신 응용 프로그램 :

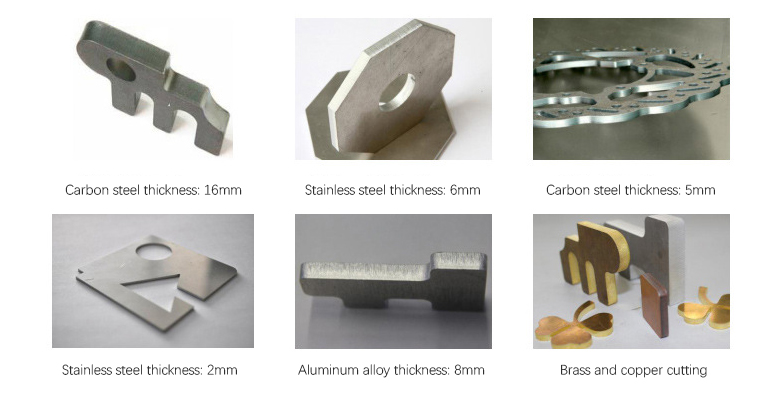

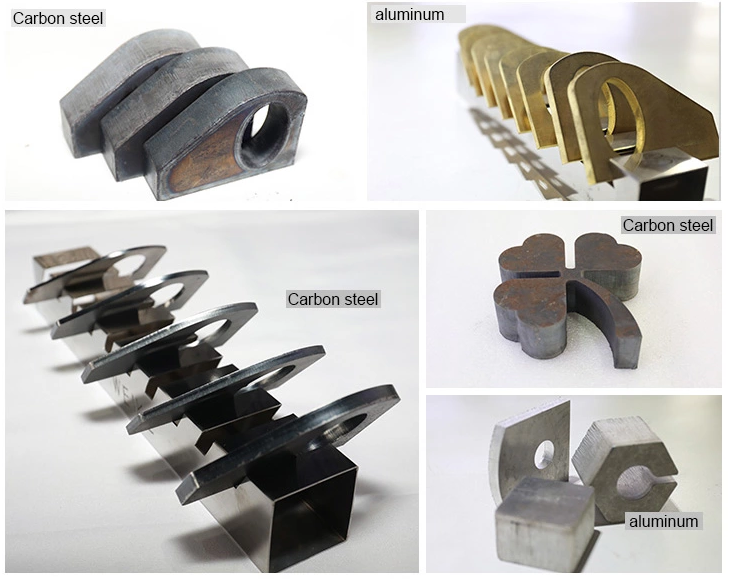

광섬유 절단 기계 샘플

광섬유 절단 기계 샘플

신청 자료 :

플랫 베드 커팅 머신은 스테인레스 스틸 시트, 연한 스틸 플레이트와 같은 금속 절단에 적합합니다.

카본 스틸 시트, 합금 강판, 스프링 스틸 시트, 철판, 아연 도금 철, 아연 도금 시트, 알루미늄 플레이트, 구리 시트, 황동 시트, 브론즈 플레이트, 금 플레이트,은 플레이트, 티타늄 플레이트, 금속 시트, 로타리 축, 금속 플레이트, 모두 OK.


애플리케이션 산업 :

CNC 파이버 레이저 커팅 머신은 제조 광고판, 표지판, 광고, 간판, 금속 문자, LED 글자, 주방 도자기, 광고 문자, 판금 가공, 금속 부품 및 부품, 아이언웨어, 섀시, 랙 및 캐비닛 가공, 금속 크래프트에 널리 사용됩니다. , 금속 아트웨어, 엘리베이터 패널 절단, 하드웨어, 자동차 부품, 안경 프레임, 전자 부품, 명판 등
