중국에서 10 년 이상의 경험을 가진 CNC 장비 제조업체.
현재 위치: 홈페이지 » 제품 » 레이저 기계 » 섬유 절단기 » 완전 보호 광섬유 절단기

완전 보호 광섬유 절단기

전체 보호 레이저 절단기에는 교환 테이블과 레이저 보호 관찰 창이 장착되어 있습니다. 보호 설계는 유럽 CE 안전 생산 표준을 충족하여 장비의 안전한 작동 및 운영자의 개인 안전을 보장합니다.
  • IGR-P
  • iGOLDENLASER
  • iGR-P
  • $ 35000-55000
가용성 상태:


완전한 보호 커팅 머신 설명 :

1000W-12000W 파이버 레이저가 장착 된 표준 작업 영역은 1500*3000mm이며 1500*4500mm로 업그레이드 할 수 있으며 2000W 이상의 전력에는 내장 에어컨이 장착 된 독립 캐비닛이 장착되어 있습니다.

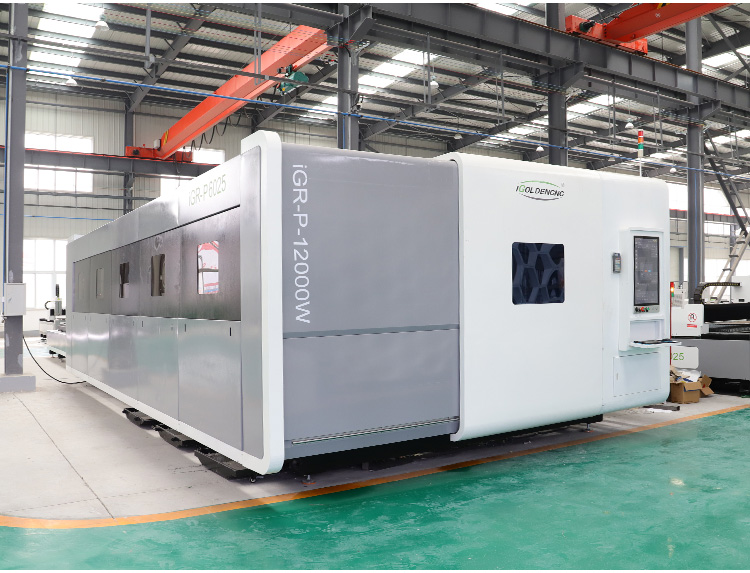

완전 보호 절단 기계

전체 보호 레이저 커팅 머신  매개 변수 :



모델   IGR-P 3015
업무 공간 3000*1500mm
X 축 스트로크 1500mm
Y 축 스트로크 3000mm
z 축   뇌졸중   300mm
정확성 x, y 축 위치 정확도 0.03mm
x, y 축 재배치 정확도 0.02mm
속도 X, Y 축 최대. 달리기 속도   180m/분
X, Y 축 최대. 가속 속도 2g
전원 공급 장치 단계 3
공칭 전압 380V
빈도 50/60Hz
보호 등급 IP65
기계 바디 맥스. 작업 하중 1000kg
체중   4000kg
크기 (l*w*h)   8230*3140*2300mm
레이저 파워 500W/ 750W/ 1000W/ 1500W/ 2000W/   3000W/ 4000W/ 5000W/ 6000W/ 8000W/ 10000W/ 12000W
작업 테이블 선택 사항 4000*1500mm/ 4000*2000mm/   6000*2000mm/ 6000*2500mm



전체 보호 광섬유 레이저 커팅 머신 기능 :


자동 윤활 시스템

자동 윤활 시스템은 보호 레이저 절단 기계에 고정 된 양의 윤활유를 제공하여 비정상적인 경보 및 액체 레벨 경보 기능으로 장비의 고속 작동을 보장합니다. 시스템은 절단 정확도를 크게 향상시키고 전송 메커니즘의 서비스 수명을 효과적으로 확장합니다.


지능형 경보 시스템

지능형 여행 보호, 작동 범위의 자동 모니터링, 국제 공작 기계 표준 제한 스프링 설치, 레이저 커팅 헤드는 내장 된 커패시터 높이 조정 기능, 충돌 정지, 장비 안전 보호, 사고 발생률 감소 절단 효율을 향상시킵니다.



보안 시스템

자동 알람 기능 자동 판금 절단기의 비정상적인 작업 상태에 대한 자동 경보 기능 제어 센터를 통해 작동 인터페이스로 밀어 내고 장비 비정상적인 문제 해결 효율성을 향상시키고 잠재적 안전 위험을 줄이며 유지 보수 비용을 줄입니다.



보호 섬유 레이저 커터 구성 :


교환 플랫폼

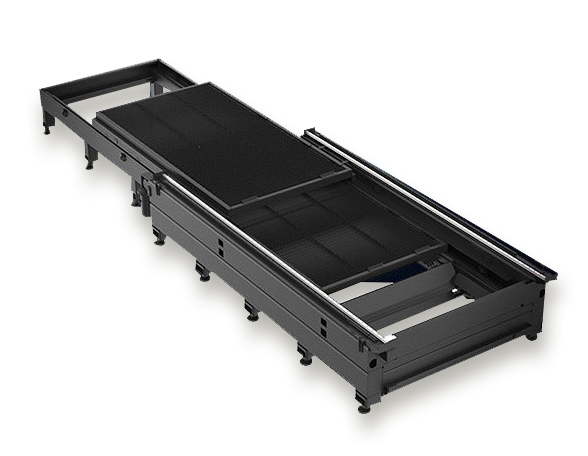

스위칭 플랫폼 광섬유 절단기

더 빠르고 안정적입니다.
☑ 처리 정확도와 안전성을 향상시킵니다.
☑ 생산성을 높입니다.



이중 모터 더블 체인 자동 교환 플랫폼 인 플랫폼은 용접 프레임으로 구성되며, 공작물이 지원되는지지 그리드가 있으며, 작업 테이블은 최대 1000kg의 하중을 보유 할 수 있습니다. Yaskawa Servo Motor, 8-15 초 이내에 안정적인 교환 속도로 구동되는 Worktable 주위에는 보편적 인 공이 있으며 편차 및 충돌을 효과적으로 방지합니다.
잼과 같은 결함을 다루고, 아래의 폐기물을 쉽게 청소하고, 특수 플레이트의 하중 및 언로드를 충족시키고, 생산 효율성을 향상시키는 데 편리한 두 가지 연결 모드 또는 독립적 인 작업 모드를 유연하게 설정할 수 있습니다.




풀 포장 된 보호 설계

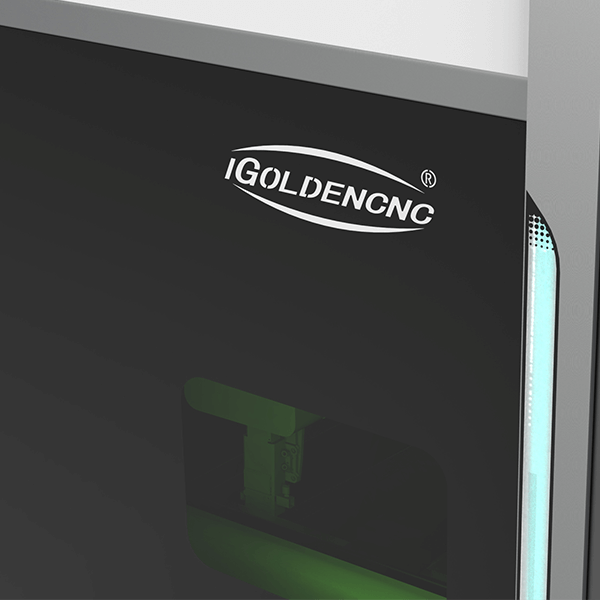

완전히 밀폐 된 보호 장치

360 ° 전체 보호 및 폐쇄 설계 인 관측 창은 유럽 CE 표준을 충족하는 레이저 보호 유리를 채택하고 전체 기계의 무게는 10T입니다.


★ 환경 보호 : 작업 영역의 청결을 보장하기 위해 절단하여 먼지 누출이 발생하지 않습니다.
★  안전 : 레이저 오염을 피하고 생산 공정에서 운영자의 안전을 보호하며 안전 계수를 개선하십시오.
★ 기계의 서비스 수명을 연장하고 제품의 가공 품질을 유지하고 개선 할 수 있으며 마침내 안정적이고 고효율을 달성 할 수 있습니다.

★ 완전히 폐쇄 된 보호는 사용의 안전성을 향상시킵니다.

★ 레이저 보호 유리는 레이저 방사선으로부터 인간을 보호합니다.

★ 자동 먼지 수집 시스템은 환경 친화적입니다.

★ 지능형 모니터링 시스템은 사고율을 줄이고 작업 효율성과 안정성을 향상시킵니다.



자동 초점 레이저 절단 헤드

자동 초점 레이저 절단 헤드

레이저 헤드에는 내장 모터 드라이브 장치가 있으며 포커싱 렌즈는 선형 메커니즘으로 구동되어 20mm 이내에 위치를 자동으로 변경합니다. 사용자는 프로그램을 통해 지속적인 초점을 설정하여 두꺼운 플레이트의 빠른 천공과 다른 두께 및 재료의 플레이트의 자동 절단을 완료 할 수 있습니다. D28이 장착 된 복합 렌즈 그룹은 광선을 통합하고 광학 및 수냉식 설계를 최적화하여 레이저 헤드가 오랫동안 안정적으로 작동 할 수 있도록합니다.


☑ 절단 효과를 향상시키기 위해 최적화 된 광학 구성 및 부드럽고 효율적인 공기 흐름 설계;
Auto 초점 범위 +10 ~ -10mm, 조정 정확도 0.01mm, 조정 속도 100mmms;
collimation Collimation Protection Lens 먼지 보호 설계, 내부 광학 부품을 효과적으로 보호합니다.
protection 렌즈의 수명을 높이기 위해 보호 렌즈와 노즐 사이의 거리를 연장합니다.
∎ 서랍 형 렌즈 홀더가 보호 렌즈를 빠르고 단순하게 만들기 위해 채택되었습니다.
☑ QBH 커넥터는 제한되지 않으며 QBH 커넥터가있는 다양한 레이저가 장착 될 수 있습니다.


자동 초점은 초점 시간을 절약하고 업무 효율성을 10 배 향상시킵니다.
절단 헤드의 구조 설계를 최적화하여 서비스 수명을 연장하여 서비스 수명을 연장합니다.



고정밀 전송 시스템

대만 T-WIN 더블 드라이브 랙 가이드, 일본 파나소닉 드라이브 모터, 일본 Shimpo Reducer
공작 기계의 위치 정확도는 0.03mm이며 반복 위치 정확도는 0.02mm입니다.

높은 정밀 전송 시스템



항공 우주 알루미늄 압출 빔

항공 우주 알루미늄 압출 빔

★ 높은 정밀도. 수동 노화, 솔루션 처리 및 마감 후 빔은 무결성, 강성, 강인성 및 연성이 우수합니다.

★ 빠른 속도. 알루미늄 합금은 가벼운 중량과 강성의 특징을 가지며, 이는 가공 중에 고속 이동에 도움이되며, 높은 유연성은 높은 정밀도를 기준으로 다양한 그래픽의 고속 절단에 도움이됩니다.
★ 고효율. 가벼운 무게 빔은 플랫 베드 레이저 커팅 머신의 빠른 작동을 보장하고 처리 효율을 향상 시키며 동시에 처리 품질을 보장 ​​할 수 있습니다.



레이저 절단 기계의 고속 작동뿐만 아니라 레이저 절단 처리의 정확성과 효율성도 보장 될 수 있습니다.
저렴한 레이저 커터의 서비스 수명과 정확성을 효과적으로 개선하고 시간 비용을 줄이고 시간 손실을 줄입니다. 그리고 같은 시간 제한을 사용한 후, 알루미늄 빔은 절단 정확도를 가장 많이 보장 할 수 있으며 동시에 고속 이동 중에 레이저 헤드의 운동 에너지를 완화시킬 수 있습니다.



수직 LCD 디스플레이 화면 디자인

수직 LCD 디스플레이 화면 디자인

21.5‘수직 스크린 디스플레이는 기존의 수평 화면 디스플레이와 다릅니다. 응답 속도는 8ms에 도달하고 해상도는 1080p에 도달하며 화면 비율은 16 : 9로 최적화되고 전력 소비는 낮으며 제어 소프트웨어 인터페이스 및 사람 브라우징 습관이 더 잘 적응됩니다. 또한 밝기 수준이 높고 반사율이 낮고 튼튼한 유리 패널은 튼튼하고 내구성이 있습니다.



지능형 오픈 루프 제어 시스템

cypcut-board-system

CYPCUT 레이저 커팅 시스템은 판금 처리 산업을 위해 특별히 시작된 완전한 기능 오픈 루프 제어 시스템입니다.
AI, DXF, PLT, Gerber, LXD 및 기타 그래픽 데이터 형식을 지원하고 국제 표준 G 코드를 수락합니다.
∎ 외부 파일을 열고 가져 오면 최적화가 자동으로 수행됩니다.
✪ 유연하고 다양한 자동 레이아웃 및 수동 레이아웃 시퀀스 기능 기능을 사용할 수 있습니다.
✪ 강력한 재료 라이브러리 기능을 통해 동일한 재료가 다시 사용될 수 있도록 모든 프로세스 매개 변수를 저장할 수 있습니다.
breakpoint 메모리 처리 및 포인트 기능을 포지셔닝합니다.
✪ 고정 높이 절단, 오프 보드 팔로우 및 다중 모서리 찾기 방법.
✪ 무선 핸드 헬드 박스 및 이더넷을 통해 시스템의 원격 제어를 지원합니다.
flight 비행 절단 경로를 설정하려면 한 번의 클릭.
∎ 설치가 쉽고 디버그하기 쉽고 성능이 우수하며 계획이 완료됩니다. 현재 시장 점유율이 가장 높은 파이버 레이저 절단 제어 시스템입니다.



플로어 스탠딩 독립 제어 캐비닛

플로어 스탠딩 독립 제어 캐비닛

먼지 방진 모든 전기 부품 및 레이저 소스는 별도의 제어 캐비닛에 내장되어 있으며 전기 부품의 수명을 연장하기위한 방진 설계가 있습니다. 자동 온도 조절 장치 제어 캐비닛에는 자동 일정 온도를 달성하기 위해 에어컨이 장착되어 있습니다. 이렇게하면 여름 온도가 구성 요소의 과도한 손상을 방지 할 수 있습니다.


proppory 전기 장치 어셈블리, 강력한 전기 분리 및 약한 전기 분리.

☑ 더 간단한 방진, 방지 방지 간섭, 좋은 열 소산, 유지하기 쉬운.

whip 회로 결함과 유지 보수를 더 편리하고 쉽게 감지합니다.

machine 기계 장비와 더 안전하고 무관하게 장비 작동 간섭을 줄입니다.



완전한 보호 덮여 섬유 레이저 커팅 머신 응용 프로그램 :

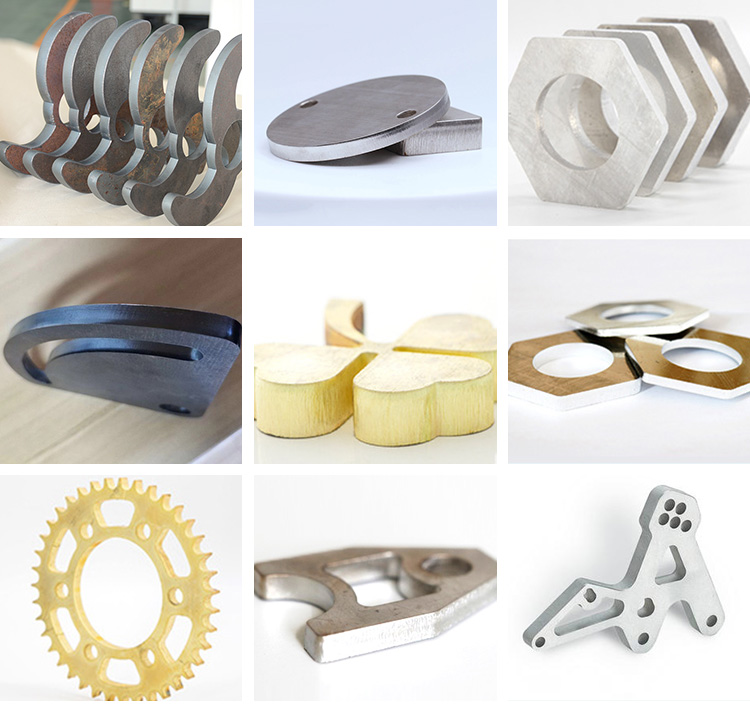

혈장 절단 샘플

레이저 파이버 레이저 커팅 머신 판매는 저렴하고 사용하기 쉬운 다양한 도구로 새로운 스타트 업 벤처를 시작하거나 잘 확립 된 회사의 이익을 늘릴 수 있습니다. 이 유형의 섬유 레이저 커터는 스테인리스 스틸, 탄소강, 합금 강, 스프링 강, 구리판, 알루미늄 플레이트, 금,은, 티타늄 ect를 절단하는 데 적합하며 광고, 고압 / 저전압 전기 전기에 널리 사용되었습니다. 캐비닛 생산, 섬유 기계 액세서리, 주방 가전 제품, 자동차, 기계, 엘리베이터, 전기 액세서리, 스프링 코일 조각, 메트로 라인 부품 및 기타 산업.
