자동 파이버 레이저 용접 기계

IGWL-AW 시리즈 레이저 용접 기계는 핸드 헬드 스윙 용접 헤드, 적외선 광선 포지셔닝, 터치 스크린 및 버튼 컨트롤을 사용하여 안전하고 고효율, 에너지 절약, 환경 친화적 인 금속 레이저 용접 장비의 새로운 세대입니다. 체계.
  • $ 10000-15000
가용성 상태:

동영상



자동 용접 기계 설명 :

자동 용접기가 조립됩니다. 가열 영역은 용접 중에 작으며 공작물 뒷면의 변형, 검은 색 및 흔적을 유발하지 않습니다.


A2


레이저 용접기 장점 :

자동 레이저 용접 기계 다양한 길이와 위치의 재단사 용접, 스티치 용접 및 이음새 용접을 쉽게 실현할 수 있습니다. 특히 얇은 스테인레스 스틸 플레이트, 철판, 알루미늄 플레이트 및 기타 금속 재료의 용접에서 빠른 용접 속도, 우수한 표면 효과, 큰 침투 깊이 및 작은 열 영향 영역의 특성이 있습니다.

★ 비품 및 자동 프로그래밍 제어와 협력하여 유사한 제품의 배치 빠른/일관된 용접 요구 사항을 실현할 수 있습니다.

★ 용접은 유연하고 작동하기 쉽습니다. 대형 곰팡이를 수리하는 것 외에도 대형 기계는 장거리 용접을 달성 할 수 있으며, 이는 제품을 분해하지 않고 용접 할 수 있습니다.

★ 간단한 작동, 아름다운 용접 이음새, 빠른 용접 속도 및 소모품이없는 장점이 있습니다. 얇은 스테인리스 스틸 플레이트, 철판, 아연 도금 판 및 기타 금속 재료를 용접하기위한 전통적인 아르곤 아크 용접, 전기 용접 및 기타 공정을 완벽하게 대체 할 수 있습니다.



자동 용접 장비 매개 변수

기술 지수

기술 매개 변수

모델

IGWL-AW-1000

IGWL-AW-1500

IGWL-AW-2000

레이저 파워

1000W

1500W

2000W

레이저 파장

1080 ± 10nm

XYZ 작업 스트로크

1000*400*500mm

x/y/z 축

위치 정확도

± 0.025mm

x/y/z 축

정확도를 재배치합니다

± 0.02mm

레이저 작업 방법

CW/변조

검류계의 너비

라인 0.5-6mm/ 서클 2mm

용접 물질의 두께

≤4mm

≤6mm

≤8mm

용접 갭 요구 사항

≤0.3mm

전압

380V ± 10%

총 전력

≤8kW

≤10kw

≤12kw

총 중량

700kg

800kg

900kg

레이저 용접 및 전통적인 용접 비교

용접 방법

열 영향 구역

열 변형

용접 품질

솔더를 추가할지 여부

용접 환경

레이저 용접

더 작은

더 작은

더 나은

아니

특별한 요구 사항 없음 (특수 산업 제외)

브레이징

일반적인

일반적인

일반적인

전반적인 가열

아르곤 아크 용접

더 큰

더 큰

일반적인

전극이 필요합니다

저항 용접

더 큰

더 큰

일반적인

아니

전극이 필요합니다

혈장 아크 용접

일반적인

일반적인

일반적인

전극이 필요합니다

전자 빔 용접

더 작은

더 작은

더 나은

아니

진공



레이저 용접  속도

Collimating  초점 길이 : 150mm          초점 길이 : 250mm          섬유 직경 : 50μm          보호 가스 > 15L/분

아니.

재료

출력 파워

침투 (mm)

속도 (m/min)

1













스테인레스 스틸

500

1.5

0.85

2

500

1

2.55

3

500

0.5

6.8

4

750

2.5

0.85

5

750

2

2.55

6

750

1.5

2.17

7

750

1

6.8

8

1000

0.5

8.5

9

1000

3

0.85

10

1000

2.5

2.55

11

1000

2

3.4

12

1000

1.5

5.1

13

1000

0.5

12.75

14











탄소강 (낮음)

500

1

1.28

15

500

0.5

5.1

16

750

2

0.85

17

750

1.5

2.55

18

750

1

5.95

19

750

0.5

7.62

20

1000

2.5

0.85

21

1000

2

2.55

22

1000

1.5

4.25

23

1000

1

6.8

24

1000

0.5

11.05

25



알류미늄

500

1

0.85

26

750

1

1.7

27

1000

1

3.4

28

1000

2

0.85

29

구리

1000

0.3

1.7





자동 플랫폼 용접 기계 세부 사항 :



图片 5

JPT 레이저

우리는 10W 시간 이상의 서비스 수명, 저 에너지 소비, 저전력 속도, 최대 10-15m의 유연한 섬유, 유연하고 편리한 실외 용접, 단단한 보호 층이 장착 된 고급 파이버 레이저를 사용합니다.

主图 -05

WSX 전문 용접 헤드

1.이 용접 헤드는 알루미늄 합금 용접 및 중간 전력 용접 응용 분야에서 강력한 이점을 가지고 있으며 비용 효율적인 용접 헤드입니다.

2. 용접 헤드는 모터를 사용하여 다양한 스윙 모드가있는 X, y 축 진동 렌즈를 구동하며 스윙 용접은 공작물에 불규칙한 용접, 더 큰 간격 및 기타 가공 매개 변수를 가질 수 있도록하여 용접을 크게 향상시킬 수 있습니다. 품질.

3. 용접 헤드의 내부 구조가 완전히 밀봉되어있어 광학 부품이 먼지로 오염되는 것을 방지 할 수 있습니다.

4. 보호 렌즈는 서랍 유형 구조를 채택하여 교체하기 쉽습니다.

5. QBH 커넥터가있는 다양한 레이저가 장착 될 수 있습니다.

图片 3

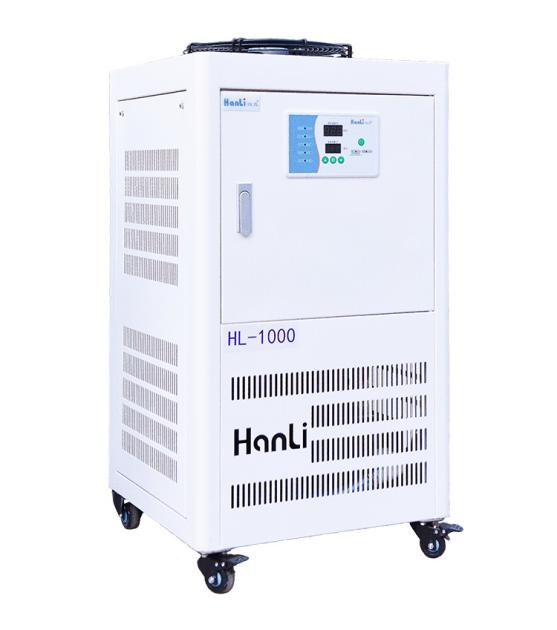

한리 워터 쿨러

환경 친화적 인 냉매, 모든 레이저와 완벽하게 호환됩니다

안정적이고 신뢰할 수있는 성능, 저 실패율, 에너지 절약 및 전력 절약

 图片 2

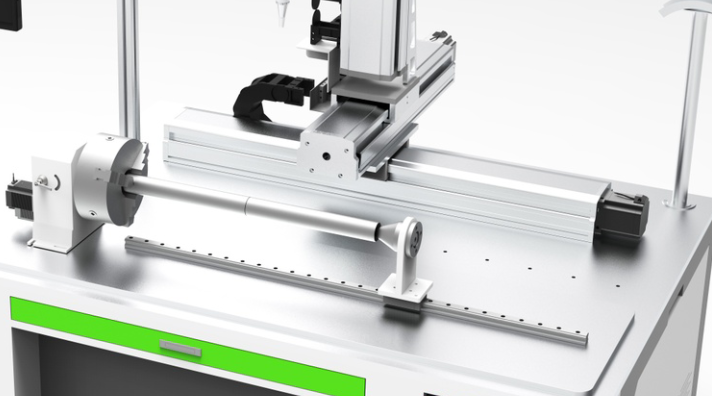

다축 모바일 용접 테이블

전체 기계는 두꺼운 알루미늄 플레이트로 설계되었으며 구조는 단단합니다.

높은 위치 정확도 및 민감한 응답

제품, 자동 용접, 작동하기 쉬운 제품을 수동으로 이동할 필요가 없습니다.

图片 1

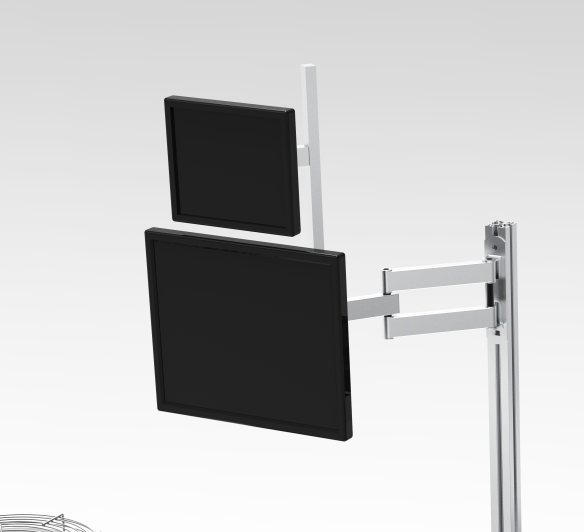

솔더 조인트 모니터링

고화질 해상도 디스플레이, 용접 공정의 더 나은 관찰, 아름다운 용접 솔기

전문 용접 소프트웨어, 고품질



자동 레이저 용접 기계 기능 :


1. 빠른 용접 속도, 소모품 없음, 색상 변화/색상 변화가 적고 나중에 연마 할 필요가 없습니다.


2. 전문 레이저 제어 시스템의 상호 작용이 향상되고 용접 경로의 정확도가 제어 가능하며 용접 이음새가 잘 형성됩니다.


3. 적외선 위치를 사용하여 용접 헤드의 위치를 ​​확인하고 용접 과정에서 위치를 확인하십시오. 용접 위치가 더 정확하고 용접 이음새는 매끄럽고 아름답고 갈고 연마하기 쉽습니다. 용접 후 다루거나 간단한 처리 절차 만 처리 할 필요가 없습니다.


4. 360도 마이크로 웰링 죽은 각도없이, 레이저 빔이 집중된 후, 스팟이 작고, 전력 밀도가 높고, 위치 정확도가 높습니다. 소규모 및 마이크로 크기의 워크 피스의 그룹 용접에 사용되어 자동 대량 생산을 실현할 수 있습니다.


5. 레이저 용접 깊이는 크고 용접 이음새는 단단하고 폭은 작고 열 영향 구역은 작고 변형이 작고 용접 속도가 빠릅니다. 그것은 일부 다른 물질 사이의 복잡한 용접을 실현할 수 있습니다.


6. 용접 이음새는 고품질과 다공성이 없으므로 기본 금속 불순물을 줄이고 최적화 할 수 있으며 용접 후 구조를 정제 할 수 있으며 용접 이음새 강도와 인성은베이스보다 적어도 동일합니다. 금속;


7. 용접 일관성을 보장하기위한 안정적인 출력. 대부분의 연속 레이저 용접은 500 와트 이상의 전력을 가진 고출력 레이저입니다. 일반적 으로이 레이저는 1mm 이상의 플레이트에 사용해야합니다. 수십에서 수백 와트 사이의 전원이있는 저전력 연속 레이저도 있습니다. 그들은 플라스틱 용접 및 레이저 브레이징 산업에 더 많이 사용됩니다.


자동 파이버 레이저 용접 기계 응용 프로그램 :

主图 -08

금속 재료에 적합 : 얇은 금속 판 스테인리스 스틸, 탄소강, 구리, 알루미늄 등의 용접.

적용 가능한 제품-모든 종류의 판금, 금형, 섀시, 섀시, 주방 및 욕실 제품, 모든 종류의 하드웨어 및 조명; 고정밀 전자 제품, 압력 용기, 응축기 및 기타 제품과 같은 고접 강도 워크 피스.
