igwl.... 할 수있는 것시리즈로봇 레이저 용접기는 전용 섬유 레이저 헤드, 고정밀 용량 추적 시스템, 광섬유 레이저 및 산업용 로봇 시스템으로 구성됩니다. 다중 각도와 여러 방향에서 다양한 두께의 금속 시트를 유연하게 용접하는 첨단 장비입니다.
그것은 3 차원 공작물에 대한 처리 요구 사항을 갖는 금속 가공, 기계 제조 및 자동차 부품 제조에 널리 사용됩니다.
가용성 상태: | |
---|---|
동영상
누구에게도 우려 할 수 있습니다:
레이저 커팅 머신, Igoldenlaser에 대한 멋진 문의 해 주셔서 감사합니다.TM.자세하게 취할 것입니다
다음 레이저 커팅 머신에 대한 견적 :
A송아지 섬유 레이저 용접 기계 IgWL.... 할 수있는 것시리즈
레이저 용접은 고 에너지 밀도 레이저 빔을 열원으로 사용하여 작은 영역에서 재료를 로컬로 가열하여 재료를 용융시켜 용접 효과를 달성하기 위해 특정 용융 풀을 형성합니다. 레이저 용접은 주로 얇은 벽 재료, 정밀 부품 등을 용접하는 데 사용됩니다. 스폿 용접, 스플 라이스 용접, 씰링 용접, 무릎 용접 등을 실현할 수 있습니다.
레이저 용접 및 로봇의 조합은 자동화, 인텔리전스 및 높은 유연성의 장점을 가지고 있으며 복합체 표면 재료를 용접하는 데 사용할 수 있습니다.

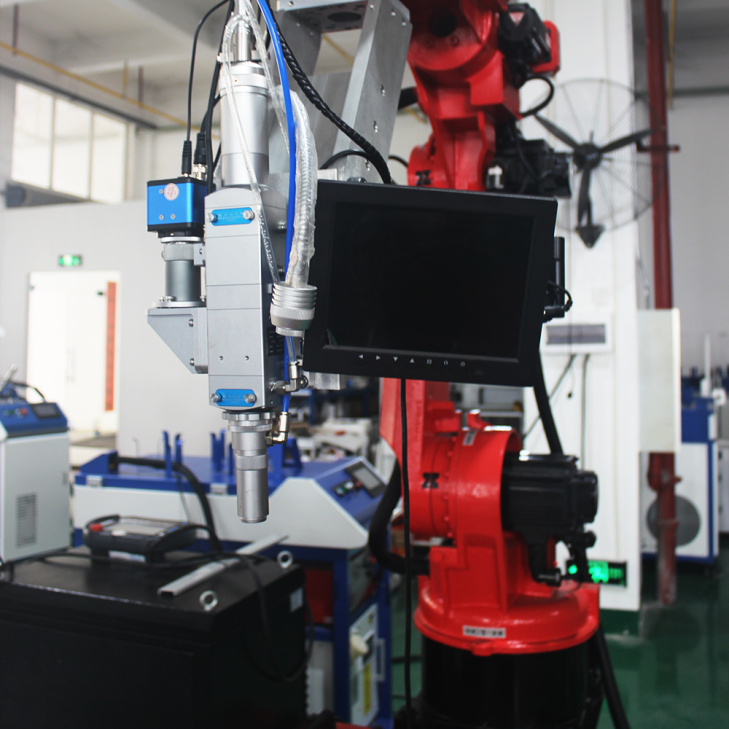

로봇 레이저 용접기는 전용 섬유 레이저 헤드, 고정밀 용량 추적 시스템, 광섬유 레이저 및 산업용 로봇 시스템으로 구성됩니다. 다중 각도와 여러 방향에서 다양한 두께의 금속 시트를 유연하게 용접하는 첨단 장비입니다.
그것은 3 차원 공작물에 대한 처리 요구 사항을 갖는 금속 가공, 기계 제조 및 자동차 부품 제조에 널리 사용됩니다.
igoldenlaser.TM.세계적으로 선도하는 레이저 장비 제조업체 및 서비스 제공 업체는 전세계 판매 및 서비스 네트워크 및 광범위한 네트워크입니다. 제품 리소스는 가장 진보 된 레이저 기술 및 전문 고객 서비스를 제공 할 수 있음을 보장합니다. 지난 3 년 동안 우리는 다양한 산업을위한 다양한 금속 절단 솔루션을 제공하고 2 년의 보증 기간이 최상의 보증입니다.
IgolDenlaser의 디자인, 원료 및 최종 제품TM.국제 표준의 가장 넓은 범위의 인증 및 테스트를 거쳤습니다. 레이저 소스, 레이저 헤드, 랙, 가이드 레일, 모터, 감속기와 같은 모든 핵심 구성 요소는 수백 개의 테스트 및 비교에서 선택되어 고품질, 안정성 및 실용성을 보장합니다.
우리가 제공 한 장비는 다양한 작업 조건 및 환경에서 성공적으로 운영되었으며, 귀하의 필요를 충족시키는 가장 안정적이고 완벽한 기능을 제공합니다.
또한 회사에 더 자세한 정보가 필요한 경우 가능한 한 빨리 알려주십시오.
산동 Igolden CNC Technology Co., Ltd.
기계 매개 변수
모델 | IGWL-RW-1500. | IGWL-RW-2000. | IGWL-RW- 3000. | |
레이저 파워 | 1500W. | 2000w. | 3000W. | |
레이저 파장 | 1080 ± 10nm. | |||
로봇 | Fanuc - 6 축 용접 로봇 | |||
손목에 최대 하중 | 12kg. | |||
정확도 위치를 변경합니다 | ± 0.03mm. | |||

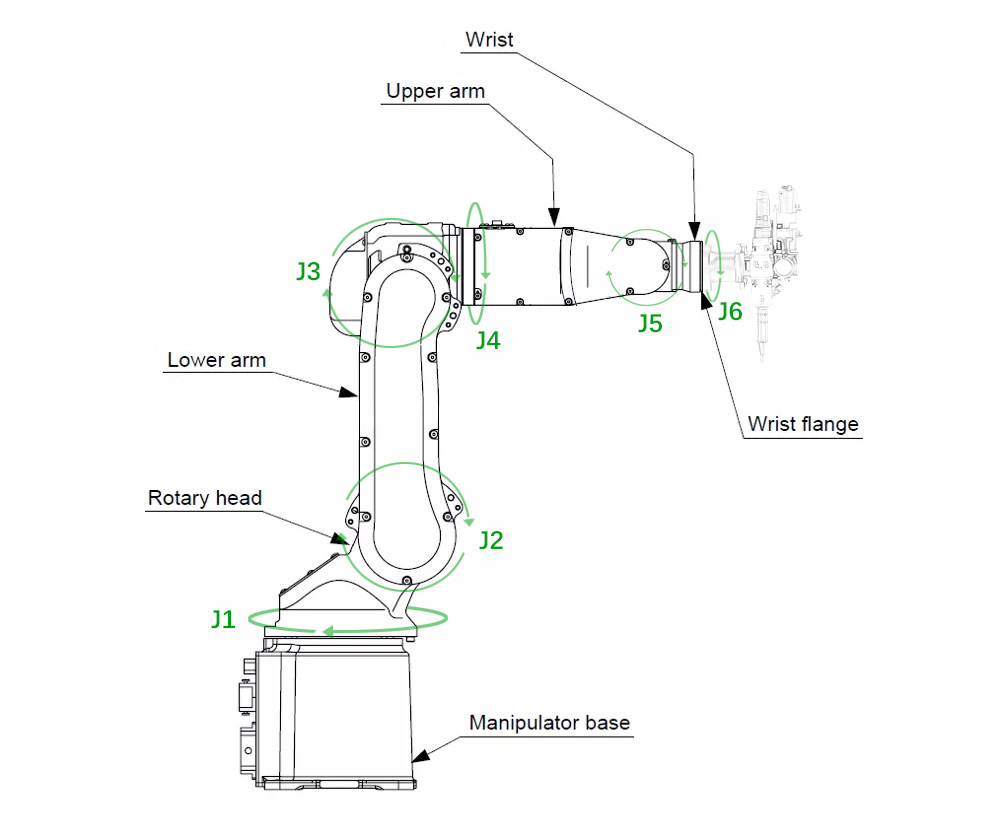

모션의 범위 |
하부 암 | J1. | 340º / 370º. | |
j2. | 235º | |||
j3. | 455º | |||
상단 팔 | J4. | 380º | ||
j5. | 380º | |||
J6. | 900º. | |||
최대 속도 |
하부 암 | J1. | 260º / S. | |
j2. | 240º / S. | |||
j3. | 260º / S. | |||
상단 팔 | J4. | 430º / S. | ||
j5. | 450º / S. | |||
J6. | 720º / S. | |||
용접 재료의 두께 | ≤4mm. | ≤6mm | ≤8mm | |
용접 갭 요구 사항 | ≤0.3mm. | |||
전압 | 380V ± 10 % | |||
총 권력 | ≤8kw. | ≤10kw. | ≤12kw. | |
총 중량 | 200kg | |||
비고 : 고객 요구 사항에 따라 사용자 정의 할 수 있습니다 |
레이저 용접 및 전통적인 용접 비교
용접 방법 | 열의 영향을받는 구역 | 열 변형 | 용접 품질 | 솔더를 추가할지 여부 | 용접 환경 |
레이저 용접 | 작은 | 작은 | 더 나은 | 아니요 | 특별한 요구 사항 없음 (특별 산업 제외) |
브레이징 | 일반적인 | 일반적인 | 일반적인 | 예 | 전반적인 난방 |
아르곤 아크 용접 | 더 큰 | 더 큰 | 일반적인 | 예 | 전극이 필요합니다 |
저항 용접 | 더 큰 | 더 큰 | 일반적인 | 아니요 | 전극이 필요합니다 |
플라즈마 아크 용접 | 일반적인 | 일반적인 | 일반적인 | 예 | 전극이 필요합니다 |
전자 빔 용접 | 작은 | 작은 | 더 나은 | 아니요 | 진공 |
레이저용접속도
시준 초점 길이 : 150mm 초점 길이 : 250mm 섬유 직경 : 50μm 보호 가스> 15L / min | ||||
아니요. | 재료 | 출력 파워 | 침투 (mm) | 속도 (m / min) |
1 |
스테인레스 스틸 | 500 | 1.5 | 0.85 |
2 | 500 | 1 | 2.55 | |
3 | 500 | 0.5 | 6.8 | |
4 | 750 | 2.5 | 0.85 | |
5 | 750 | 2 | 2.55 | |
6 | 750 | 1.5 | 2.17 | |
7 | 750 | 1 | 6.8 | |
8 | 1000 | 0.5 | 8.5 | |
9 | 1000 | 3 | 0.85 | |
10 | 1000 | 2.5 | 2.55 | |
11 | 1000 | 2 | 3.4 | |
12 | 1000 | 1.5 | 5.1 | |
13 | 1000 | 0.5 | 12.75 | |
14 |
탄소강 (낮음) | 500 | 1 | 1.28 |
15 | 500 | 0.5 | 5.1 | |
16 | 750 | 2 | 0.85 | |
17 | 750 | 1.5 | 2.55 | |
18 | 750 | 1 | 5.95 | |
19 | 750 | 0.5 | 7.62 | |
20 | 1000 | 2.5 | 0.85 | |
21 | 1000 | 2 | 2.55 | |
22 | 1000 | 1.5 | 4.25 | |
23 | 1000 | 1 | 6.8 | |
24 | 1000 | 0.5 | 11.05 | |
25 |
알류미늄 | 500 | 1 | 0.85 |
26 | 750 | 1 | 1.7 | |
27 | 1000 | 1 | 3.4 | |
28 | 1000 | 2 | 0.85 | |
29 | 구리 | 1000 | 0.3 | 1.7 |
특징

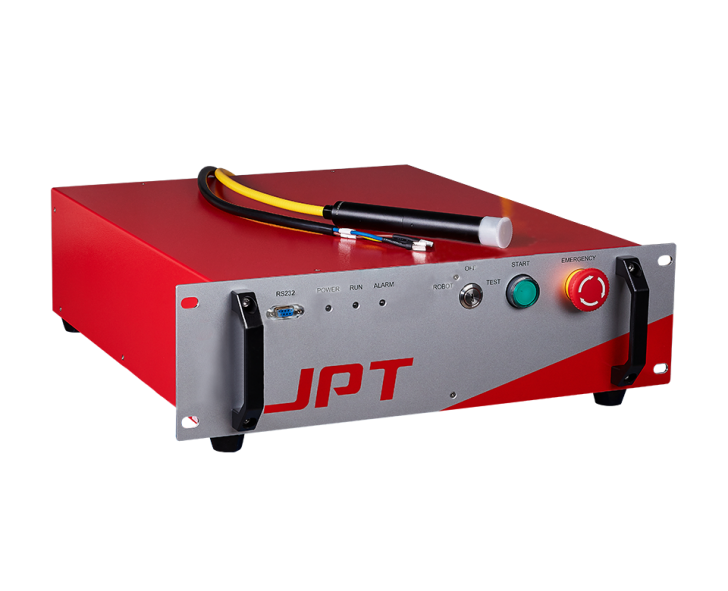

JPT 레이저 우리는 첨단 섬유 레이저를 10 시간 이상, 낮은 에너지 소비, 낮은 고장률, 최대 10-15m, 유연성 있고 편리한 옥외용 용접, 하드 보호 층이 장착 된 10-15m, 유연성 및 편리한 옥외용 용접을 갖춘 수명이있는 첨단 섬유 레이저를 사용합니다. | |

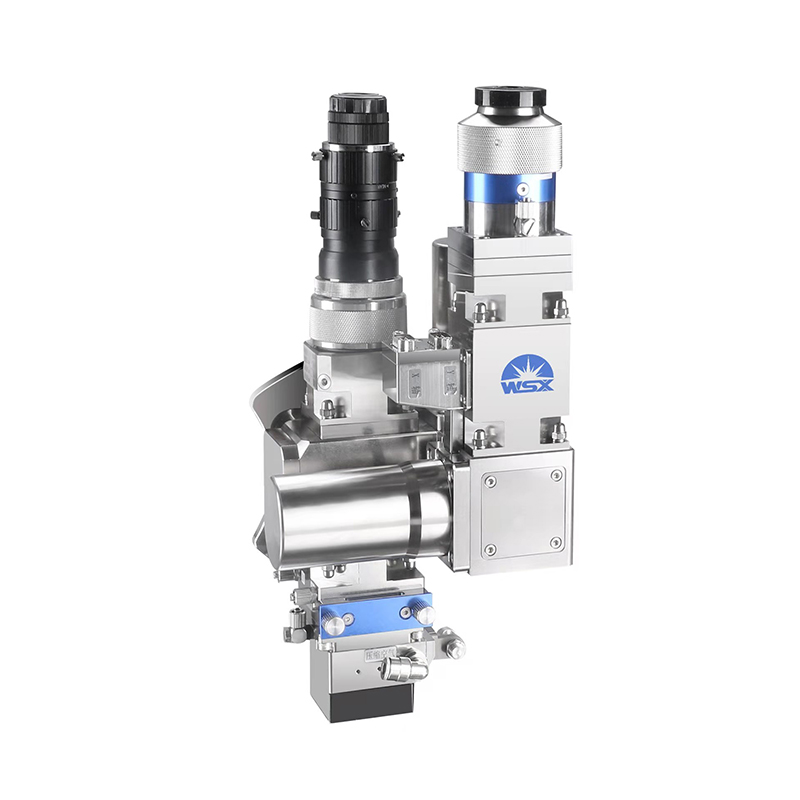

WSX 전문 용접 머리 1.이 용접 헤드는 알루미늄 합금 용접 및 중간 전력 용접 애플리케이션에서 강한 이점을 가지며 비용 효율적인 용접 헤드입니다. 2. 용접 헤드는 다양한 스윙 모드로 X, Y 축 진동 렌즈를 구동하는 모터를 사용하며, 스윙 용접은 공작물을 불규칙한 용접, 더 큰 틈 및 기타 처리 매개 변수를 갖도록 허용하며, 이는 용접을 크게 향상시킬 수 있습니다 품질. 3. 용접 헤드의 내부 구조는 완전히 밀봉되어 광학 부품이 먼지로 오염되는 것을 방지 할 수 있습니다. 4. 보호 렌즈는 교체가 쉽지 않은 서랍 형 구조를 채택합니다. 5. QBH 커넥터가있는 다양한 레이저가 장착 될 수 있습니다. | |

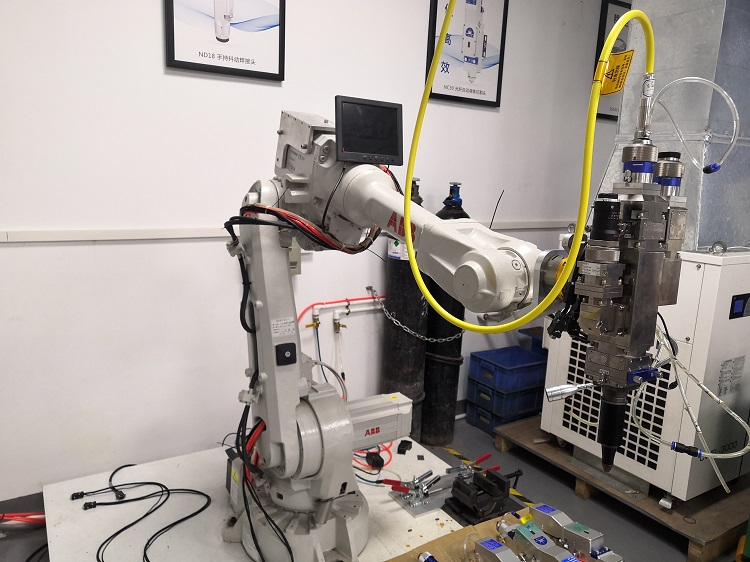

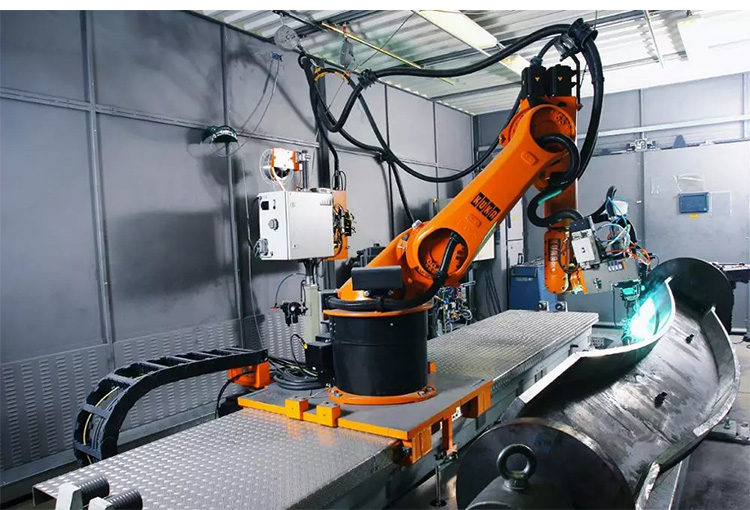

로봇 6 축 연계로봇의 6 축 연계는 3 차원 공작물의 용접을 쉽게 실현할 수 있습니다. 특수 공구 및 연결 워크 벤치를 사용하면 하나의 클램핑으로 완전히 자동 용접을 실현할 수 있습니다. | |
| 다축 모바일 용접 테이블 전체 기계는 두꺼운 알루미늄 판으로 설계되었으며 구조는 회사입니다. 높은 위치 결정 정확도와 민감한 응답 수동으로 제품을 수동으로 이동할 필요가 없으며, 자동 용접, 작동하기 쉽습니다. |
레이저 용접 기능
1. 로봇은 6 축 연계, 높은 포지셔닝 정확도, 대형 가공 범위 및 3 차원 공작물의 용이가 용이합니다.
2. 전통적인 아르곤 아크 용접과 비교하여 레이저 용접 속도는 5 ~ 10 배 증가하고 소모품의 소비량과 소모 소비가 낮아지고 용접 품질이 매우 안정적입니다.
3. 용접의 열팽창 부위가 작아서 용접 제품의 품질을 더 잘 보장 할 수 있습니다.
4. 로봇 레이저 용접은 용접 재료 및 용접 부품의 크기와 모양에 양호한 적응력을 가지며 자동 제어 및 장거리 용접을 실현할 수 있습니다.
5.이 워크 스테이션은 매우 유연하며 3 차원 곡선 또는 특별한 모양의 공작물을 용접 할 수 있습니다. 특별한 공구 및 연결 작업 테이블을 사용하면 하나의 클램핑으로 완전히 자동 용접을 실현할 수 있습니다.
6. 레이저 용접은 흄과 먼지가 적고 방사선이 적지 않으며 환경 친화적이며 더 안전합니다.
7. 비접촉 용접 솔기 추적 시스템이 장착되어있는 자격있는 용접 솔기가 얻어 지도록 실시간으로 용접 이음새의 편차를 검출하고 수정합니다.

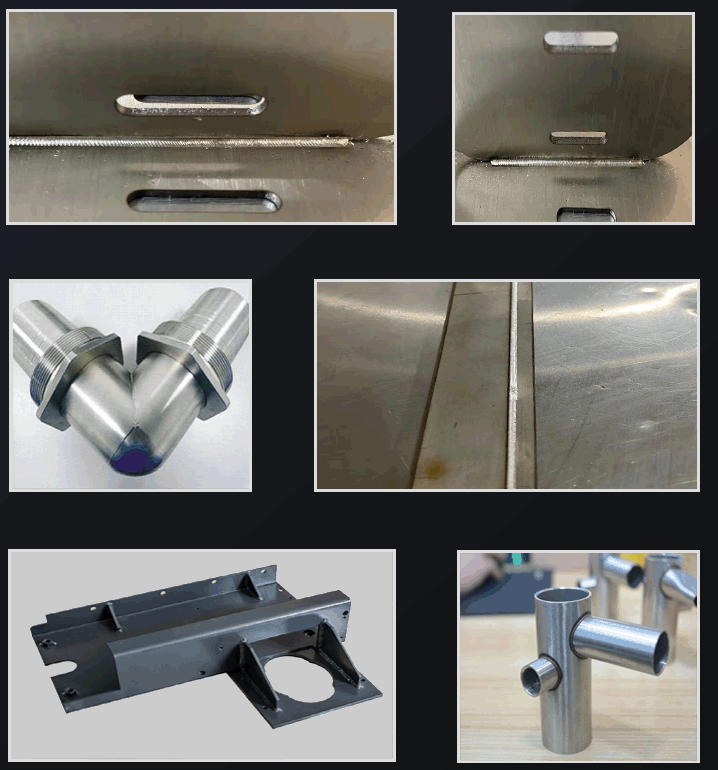

적용 범위
스테인레스 스틸, 철 시트, 알루미늄, 구리, 합금, 강철, 다이아몬드 등가 재료 또는 이종 자재, 캐비닛, 주방, 계단 엘리베이터, 선반, 오븐, 스테인레스 스틸 문 및 Windows GuardRails, 배포 상자, 스테인레스 스틸 가정용 및 다른 산업.
igoldencnc 공장보기
고객 방문
igoldencnc 서비스
사전 판매 |
> 무료 사전 판매 상담 |
> 무료 샘플 테스트 |
> 전문 CNC 솔루션 |
> 고객 수신 |
> 7 일 이내에 빠른 배송 (재고 있음) |
> 30 일 이내에 맞춤형 기계가 제공됩니다 |
애프터 서비스 |
> 2 년 보증 |
> 12 시간의 빠른 피드백 및 애프터 서비스 |
> 고속 예비 부품 및 기술 지원 |
> 무료 교육 서비스 |
> 특별 디자인, 사용자 정의, OEM 주문 |
