CNC 레이저 커터의 기술적 분석

번호 검색 :0     저자 :사이트 편집기     게시: 2021-05-26      원산지 :강화 된

제품 설명

1. 이것은CNC 레이저 커터 중간 및 대형 직물 및 섬유 절단 작업을 위해 특별히 설계되었으며 자동 공급 시스템을 채택하고 주로 작업 효율을 향상 시켰습니다.

2.CNC 레이저 커터고유 한 먹이 디자인을 회전 테이블, 뒤 및 재료 홀더에서 자동 피더를 앞에서 사용하여 절단시 절단 샘플을 수집 할 수 있습니다. 많은 에너지와 시간을 절약 할 수 있습니다.

3. 긴 수명과 엄격한 기계 부품은 기계 안정성과 수명을 보장합니다. 이 기계는 USB 포트 및 USB 플래시 디스크를 사용하여 데이터를 전송하고 작동 속도와 효율성을 크게 향상시킵니다. 소프트웨어를 통해 공급 속도를 제어 할 수 있습니다.

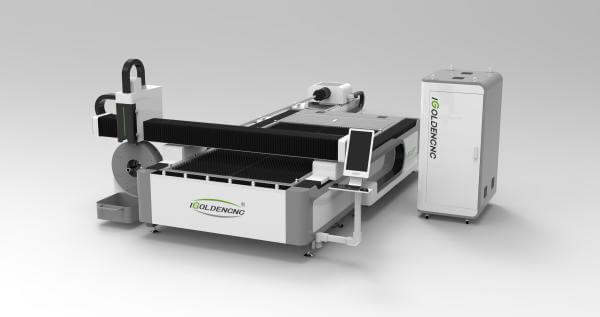

激光 数 控.

1) 재료 :

LX3015 시리즈는 스테인레스 스틸 시트, 온화한 강판, 탄소 강판, 합금 강판, 스프링 강판, 철판, 아연 도금 철, 아연 도금 시트, 알루미늄 플레이트, 구리 시트, 황동 시트, 청동 판, 골드 플레이트, 실버 플레이트, 티타늄 플레이트, 금속 시트, 튜브와 파이프를 절단 해야하는 경우 로타리 축을 장착 해주세요.

2) 산업 :

CNC 레이저 커터기계는 제조 광고판, 표지판, 광고, 간판, 금속 문자, LED 글자, 주방 도자기, 광고 편지, 판금 가공, 금속 구성 요소 및 부품, 아이콘, 섀시, 랙 및 캐비닛 가공, 금속 공예품, 금속 아트 도자기에 널리 사용됩니다. 엘리베이터 패널 절단, 하드웨어, 자동차 부품, 안경 프레임, 전자 부품, 명판 등


CNC 레이저 커터특색:

1. 높은 성능, 소비가 낮습니다.

섬유 레이저 커팅 머신의 작동 효율은 동일한 전력 이산화탄소 레이저 절단기의 10 배, YAG 레이저 커팅 머신의 5 배입니다. 에너지 소비량은 YAG 레이저 절단기의 1/6에 불과합니다.

2. 높은 광전 변환율, 더 안정적입니다.

모듈 최적화 된 광전 변환율은 30 %에 도달 할 수 있으며, 평균 20 % -25 %의 증가. 레이저 소스의 수명은 풀 전원 고속 절단 작업으로 10,0000 시간 이상입니다.

3. 높은 절삭 정밀도, 높은 절삭 속도.

Micron-Level Cutting, Gantry-Type Double-Drive 구조물, HT250 주철 침대, 3 세대 항공 알루미늄 - 마그네슘 합금 빔, 세계적 수준의 드라이브 시스템, 자동 초점 레이저 커팅 헤드는 2.5G 가속도를 견딜 수 있습니다.

4. 인체 공학적 표준으로 설계된 조작이 용이합니다.

전문 통제 및 둥지 소프트웨어, 배우기 쉽고, 자동차 다이빙처럼 운영하는 것처럼, 당신이 가이드를 준수하는 것처럼. 통합 제어 캐비닛, 모든 기계 본체는 독일 DIN 조건에 따라 설계되었습니다.


CNC 제어 시스템

그만큼CNC 레이저 커터경제적 인 레이저 절단 제어 시스템의 제어 시스템.

금속 및 비금속 레이저 절단 분야에서 널리 사용됩니다. 광섬유 레이저 절단 분야에서 광범위한 수의 하이 엔드 사용자로 인해 탁월한 성능 때문에.

장비 매개 변수

모델ig-ft 3015.
작업 영역 / 튜브 길이3000 * 1500mm / 6000mm.
x 축 스트로크1500mm
Y 축 획3000mm.
Z 축 스트로크300mm
튜브 지름20-220mm
정확성x, y 축 위치 정확도0.05mm.
x, y 축 재 위치 정확도0.03mm.
속도w 축 회전 각도n * 360.
w 축 최대. 비율 속도80rpm.
x, y 축 최대. 달리기 속도150m / min.
u 축 최대. 위치 결정 속도800mm / s.
x, y 축 최대. 가속 속도1.5g.
전원 공급 장치단계3
공칭 전압380V.
회수50 / 60hz.
보호 등급IP65.
기계 본체최대. 작업 하중1000kg.
체중2600kg
크기 (l * w * h)8060 * 3000 * 1965mm.
레이저 파워500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W
작업 테이블 선택 사항4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm
튜브 길이 옵션3000mm / 9000mm.
