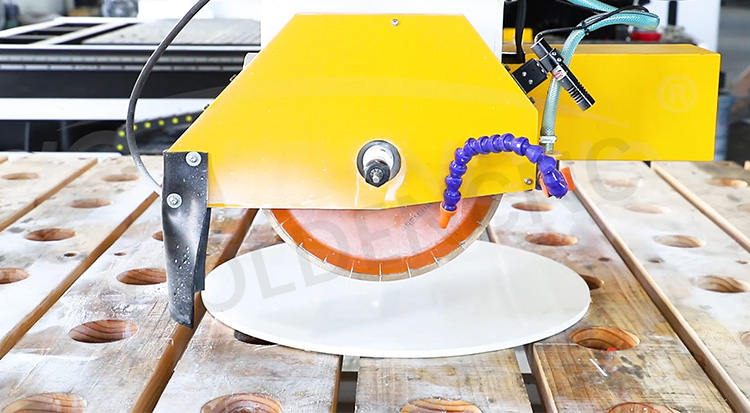

브리지 타입 석재 커팅 머신 5 축 링키지 제어를 통해 주방 조리대, 묘비, 아트 장식 슬래브 및 암석 조각 등과 같은 다른 복잡한 곡선 표면 가공, 프로파일 링을 구현할 수 있습니다.
앞면, 왼쪽 오른쪽, 타일의 위쪽 아래 5 축 CNC 브리지 톱 마이크로 컴퓨터가 자동으로 작동하도록 찾아서 제어 할 수 있습니다. 워크 스테이션은 90도를 자동으로 회전시킬 수도 있습니다. 85 도의 각도로 올라갈 수 있습니다. 주요 전기 요소 및 구성 요소 CNC 기계 수입 된 양질의 재료는 모두 전체 기계의 정밀도와 장수를 서약합니다.
1. 모노 블록 구조, 측면 빔은 강철에 고정되어 있으며 견고하고 안정적입니다.
2. 정확한 절단 위치를 위해 적외선 장치가 장착되었습니다
3. 큰 크기의 슬래브 절단을위한 교량 구조의 전체 교단 구조와 장기 사용 후 왜곡을 피하기 위해 강한 주철로 만들어졌습니다.
4. 크로스 빔의 가드 레일은 기름 욕조에 있으며 물과 먼지로부터 보호됩니다.
5. 슬라이드 트랙의 방해성 설계는 정확한 가이드 운동 및 긴 수명을 보장합니다.
6. 기계 헤드의 우수한 움직임은 정확한 유압 시스템에 의해 구동되며 스트로크는 조정 가능합니다.
7. 크로스 빔의 기계 헤드의 교차 이동은 정밀도가 보장되는 Omron 로터리 인코더가 장착 된 모터로 구동됩니다.
8. 크로스 빔은 마찰력을 줄이고 유연성과 신뢰성을 향상시키는 라 지연 가이드 트랙에 의해 측면 빔에 설치됩니다.
9. Worktable은 0-85 ° 기울일 수 있습니다
10. 블레이드 헤드는 유압 시스템에 의해 90 ° 회전하여 방향을 돌리지 않고 슬래브의 다른 쪽을자를 수 있습니다.
11. 주파수 트랜스 듀서 및 PLC가 장착, 프로그래밍 가능 및 완전 자동
12. Touch에 민감한 운영 체제, 친절한 휴먼 머신 인터페이스 디자인
교량 유형 석재 절단기의 유지 보수 및 문제 해결
문제 해결
1. 테이블을 올릴 수 없습니다
결함 원인 : 침대가 전면 한계 위치에 도달하지 못하거나 전면 한계 스위치가 실패합니다. 릴레이 코일이 연소되고, 일반적으로 열린 접촉이 녹슬거나, 릴레이의 정상적으로 닫힌 접촉이 차단됩니다. 리프팅 버튼 SB7이 실패합니다. 솔레노이드 밸브 YV3의 코일이 고장 나거나 탭이 접촉이 좋지 않습니다.
2. 테이블은 왼쪽이나 오른쪽으로 돌릴 수 없습니다
결함 원인 : 버튼 SB10 또는 SB11이 순서대로되었습니다. 릴레이 K5 또는 K6은 파손되었거나 접촉은 양심적이지 않습니다. 솔레노이드 밸브 YV5 또는 YV6 코일이 부러 지거나 플러그 접촉이 좋지 않습니다.
2. 테이블은 왼쪽이나 오른쪽으로 돌릴 수 없습니다
결함 원인 : 버튼 SB10 또는 SB11이 순서대로되었습니다. 릴레이 K5 또는 K6은 파손되었거나 접촉은 양심적이지 않습니다. 솔레노이드 밸브 YV5 또는 YV6 코일이 부러 지거나 플러그 접촉이 좋지 않습니다.
3 작업 테이블은 왼쪽 또는 오른쪽으로 회전하지 않습니다.
결함 이유 : 한계 스위치 SP2가 파손되거나 깨졌습니다. 작업 테이블이 바닥에 떨어지지 않습니다.
SP2가 파손되거나 파손되면 워크 벤치가 바닥에 떨어지더라도 PLC는 신호를받지 못했습니다. 바닥에 떨어지지 않았습니다. 따라서 작업 테이블을 회전시킬 수 없으므로 Limit Switch SP2를 점검해야합니다.
4. 블레이드 피드가 제어되지 않은 톱
결함 원인 : 오일 실린더의 오일 누출, 피스톤 오일 씰의 노화, 느슨한 밀봉; 솔레노이드 밸브의 단단한 밸브 코어
밀봉은 단단하지 않거나 오일의 불순물로 인해 밸브 코어가 닫히지 않으며 압력 릴리프 현상이 있습니다.
문제 해결 : 우선, 솔레노이드 밸브 스풀 청소. 유압 유체 또는 폼에 불순물이 더 많으면 유압 오일을 교체하십시오. 그런 다음 톱날의 리프팅 오일 실린더가 오일이 새고 피스톤 오일 씰의 노화 여부를 확인하십시오.
5. 자르면 침대가 천천히 움직이고 벗어납니다.
문제 해결 : 처음에 클램프 할 수없는 경우 클램핑 실린더가 녹슬어 청소 또는 교체를 위해 제거 할 수 있습니다. 클램핑을 시작한 다음 천천히 느슨하게합니다. 주로 솔레노이드 밸브 코어를 확인하고 청소하는 것입니다. 유압 오일 폼, 폼 및 물이 악화로 들어가면 클램핑 실린더가 압력을 자동으로 완화시켜 침대가 움직이고 절단 편차가 발생한다면 유압 오일을 교체 할 수 있습니다.
6. 모터가 침대로 돌아가서 결함 이유를 움직이지 않습니다. 클러치가 작동하지 않습니다.
문제 해결 : 릴레이 K12가 양호한 지 확인하십시오. 클러치 코일과 회로가 양호한 상태인지 여부를 결정하기 위해 포인트 147과 포인트 102 사이를 측정하기 위해 멀티 미터를 사용하십시오. 일반적으로 클러치 코일이 고장 나거나 플러그가 잘 접촉하지 않습니다.
7. 모터가 회전하지 않습니다.
